グリッドシート
	テキスト形式
	説明

グリッドシート

①名称

15文字以内で入力します。
【荷重ケース】で、ここで設定した名称の荷重に対する組合せ係数を設定します。

※名称は、他の荷重で設定した名称も含め、最大52種類まで設定できます。

②節点

【節点】で定義した節点名称を入力します。

③作用端

初期ひずみを与える位置を、｢0:I端｣、｢1:J端｣から選択します。

④変形

初期変形量(Dx,Dy,Dz)、初期回転変形量(θx,θy,θz)を、部材座標系で入力します。

テキスト形式

説明

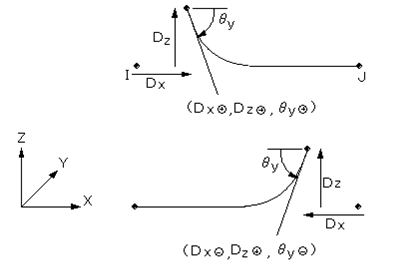

1. 初期ひずみは下図のように設定されます。


   初期ひずみ

2. 構造形式により、次の項目が入力可能です。


   項　目	平面フレーム	平面トラス	平面格子ばり	立体トラス	立体フレーム
   変形-Dx	○	○		○	○
   変形-Dy					○
   変形-Dz	○		○		○
   変形-θx			○		○
   変形-θy	○		○		○
   変形-θz					○
